ADVIES

beschermingsgraad

Hoe goed is een armatuur beschermd tegen vocht en vreemde voorwerpen?

De beschermingsgraad geeft informatie over bescherming tegen contact en vreemde voorwerpen en bescherming tegen het binnendringen van water met schadelijke gevolgen. De term beschermingsgraad wordt meestal ook IP-beschermingsklasse genoemd. De beschermingsklasse verwijst echter naar een heel andere producteigenschap.

Armaturen volgens beschermingsgraden

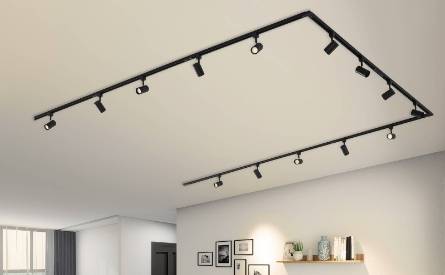

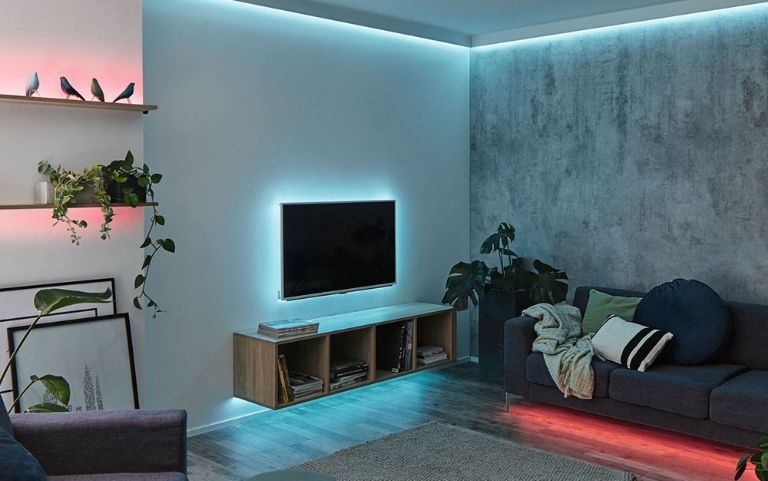

Geschikt voor leefruimtes zonder vocht

Binnenverlichting IP44

Bescherming tegen opspattend water aan alle kanten

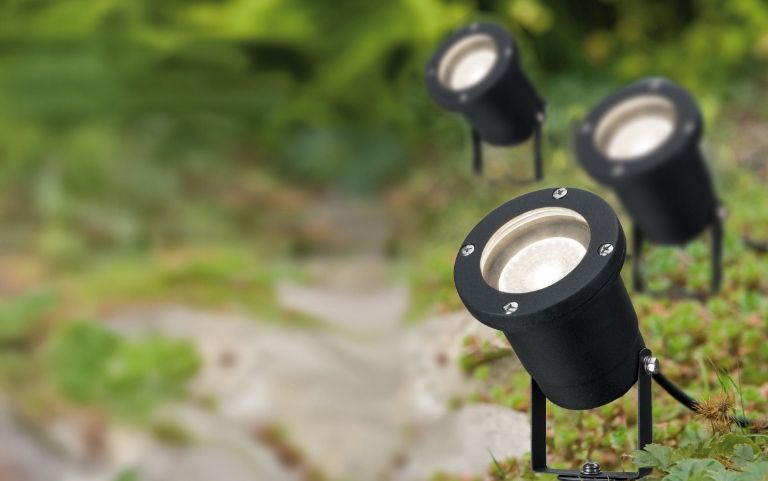

Weerstand tegen regen en het binnendringen van insecten

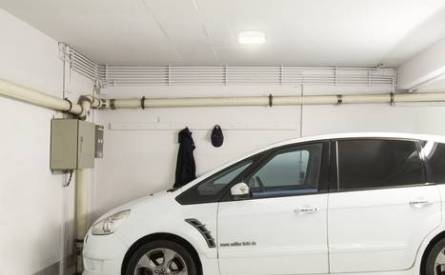

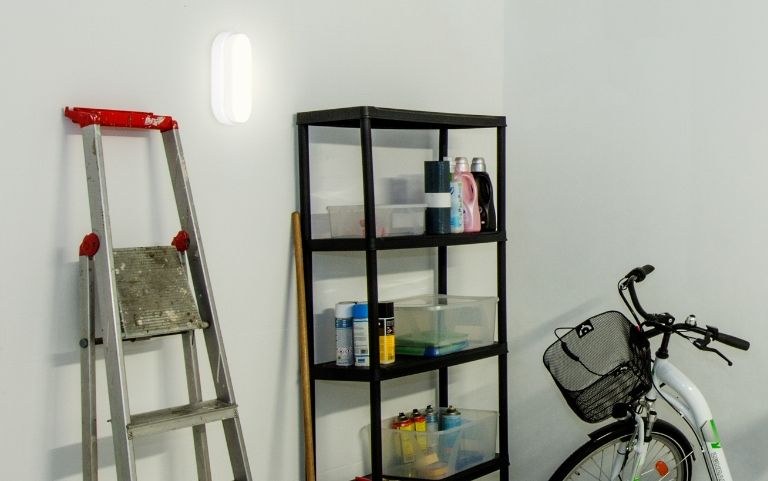

Betere stofbescherming voor gebruik in de werkplaats of garage

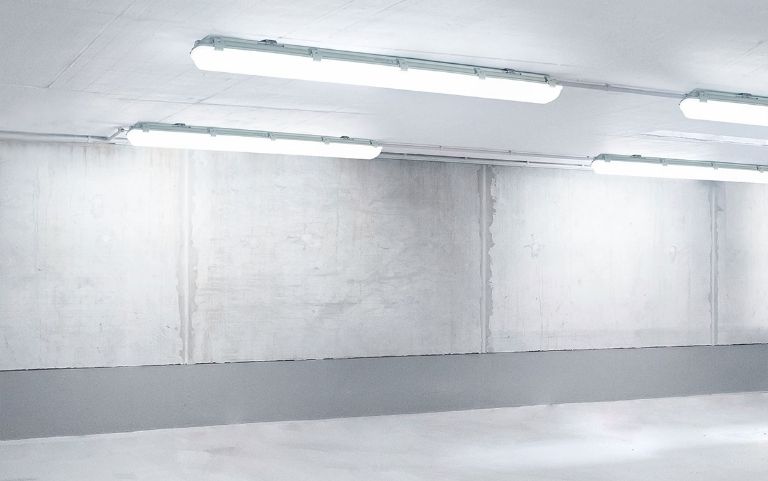

Stofdichte behuizing en waterstraalbescherming tegen zware regenval

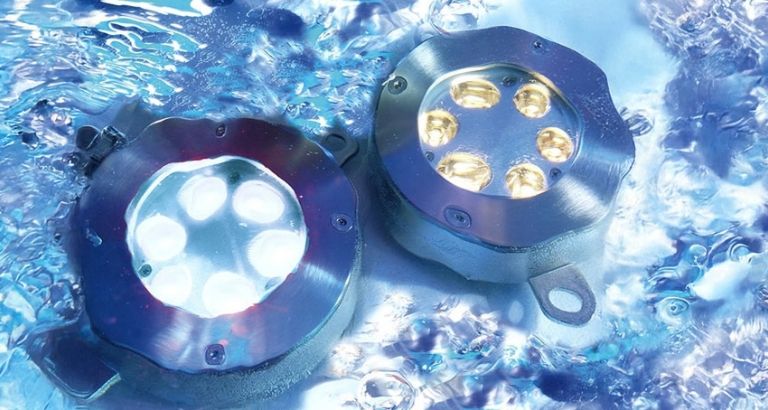

Beschermd tegen tijdelijke/permanente onderdompeling

Belangrijke opmerking: Houd er rekening mee dat in de badkamer verschillende beschermingsgraden zijn voorgeschreven, afhankelijk van de beschermde ruimte en de verschillende delen van de buitenruimte, en dat hieraan moet worden voldaan.

Wat betekent beschermingsgraad?

Om ervoor te zorgen dat een tuinlamp betrouwbaar werkt in alle weersomstandigheden, heeft een buitenlamp een behuizing die beschermd is tegen water.

De beschermingsgraad** (ook wel Ingress Protection genoemd) geeft informatie over hoe het product is beschermd tegen het binnendringen van vreemde voorwerpen en vocht.

beschermingsgraad

Hoe lees ik de beschermingsgraad: De beschermingsgraad bestaat uit 2 cijfers. De 1. Het 2e cijfer geeft de bescherming aan tegen contact (met gevaarlijke onderdelen door personen of landbouwhuisdieren) en ook hoe de apparatuur is beschermd tegen het binnendringen van vreemde voorwerpen. De 2. Het tweede cijfer geeft bescherming tegen vocht aan. Hoe hoger het getal, hoe groter de bescherming. In de regel hebben armaturen beschermingsgraden van IP20 tot IP68.


	1. Codenummer tegen het binnendringen van vreemde voorwerpen	2. Codenummer tegen het binnendringen van water met schadelijke gevolgen
0	niet beschermd	niet beschermd
1	Beschermd tegen vaste vreemde voorwerpen ≥ 50 mm	Beschermd tegen verticaal druppelen
2	Beschermd tegen vaste vreemde voorwerpen ≥ 12,5 mm	Beschermd tegen druppelend water onder een hoek (15° helling)
3	Beschermd tegen vaste vreemde voorwerpen ≥ 2,5 mm	Beschermd tegen opspattend water
4	Beschermd tegen vaste vreemde voorwerpen ≥ 1 mm	Beschermd tegen spatwater
5	Stofdicht	Beschermd tegen waterstralen
6	Stofdicht	Beschermd tegen sterke waterstralen
7	-	Beschermd tegen tijdelijke onderdompeling
8	-	Beschermd tegen tijdelijke onderdompeling
9	-	Beschermd tegen hoge druk en hoge straalwatertemperatuur

Welke beschermingsgraad is waterdicht?

Vaak wordt aangenomen dat IP44 waterdicht is. Dat is niet juist. Een armatuur is alleen waterdicht als deze is beschermd tegen tijdelijke of permanente onderdompeling. Dit geldt alleen voor IP67 en IP68.

Wat betekent spatwaterdicht?

Spatwaterdichte armaturen met IP44 bieden bescherming tegen regen. Zware regen daarentegen wordt gedefinieerd als waterstralen. In plaats daarvan is IP65 vereist.

Welke beschermingsgraden komen het meest voor?

IP44 Betekenis

Bescherming tegen vreemde voorwerpen > 1 mm en spatwater aan alle zijden biedt weerstand tegen regen. Bovendien kunnen er geen insecten binnendringen. Vaak gebruikt voor wandlampen en - afhankelijk van de installatielocatie - ook in vochtige ruimtes.

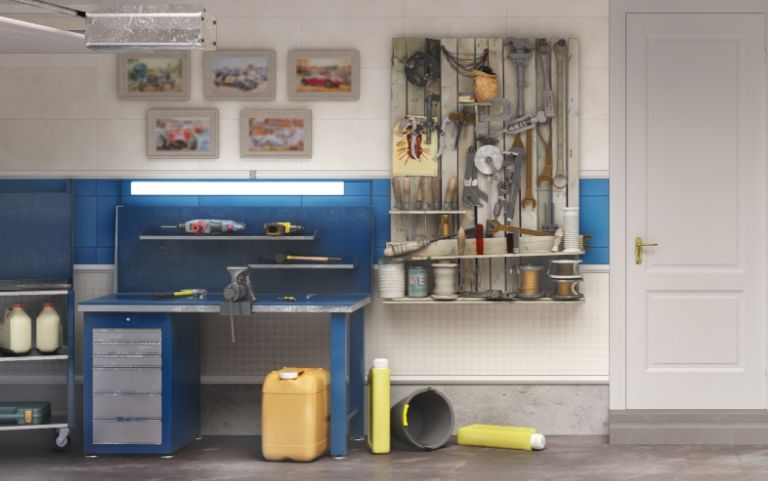

IP54 Betekenis

Bescherming tegen spatwater en betere stofbescherming voor gebruik in de hobbyruimte, werkplaats of garage. Plaats ze niet onbeschermd in de tuin of in de grond, want dan lopen ze het risico onder water te komen staan.

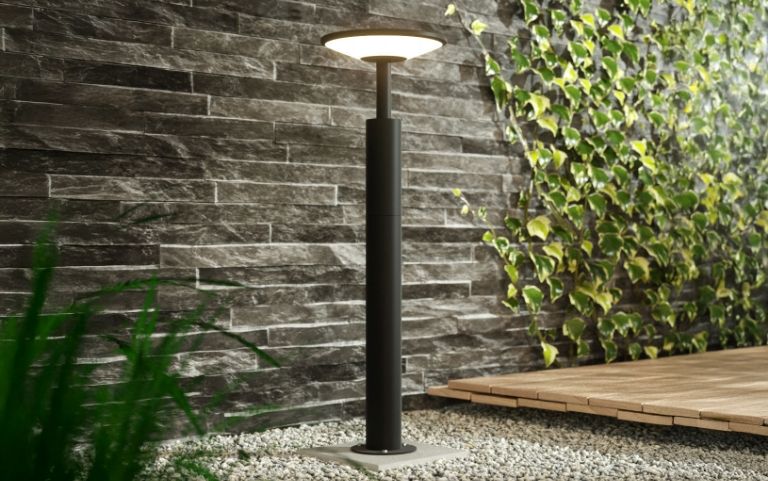

IP65 Betekenis

Stofdichte behuizing en waterstraalbescherming tegen zware regenval. Dit betekent dat de lamp ook vrijstaand kan worden geïnstalleerd, dus zonder kap. Als het risico bestaat dat het product tijdelijk in water wordt ondergedompeld, is minimaal IP67 vereist.

Welke beschermingsgraad is waar vereist?

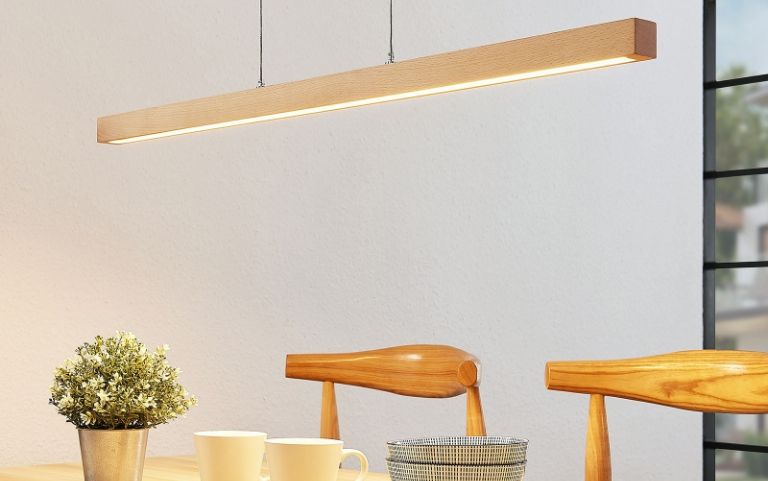

Vocht is niet te verwachten in droge ruimtes zoals de woonkamer. IP20-armaturen kunnen hier dus worden gebruikt. Naast buitenruimten zijn het echter vooral natte ruimten zoals de badkamer die een verhoogde IP-bescherming vereisen.

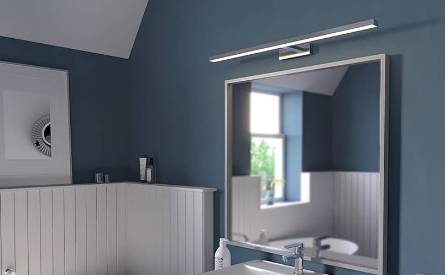

Beschermingsgraden in de badkamer

Vocht en spatwater zijn te verwachten in de badkamer. Daarom is volgens DIN VDE 0100-701:2008-10 minimaal IP44, IP65 of IP67 vereist, afhankelijk van de installatielocatie.

De badkamer is verdeeld in drie beschermde zones:

IP44

Lampen moeten spatwaterdicht zijn tot 60 cm rond het bad of de douche en tot een hoogte van 2,25 meter.

IP65

Tot een hoogte van 2,25 meter rond de douchekop en badkuip/douchebak moeten de lampen worden beschermd tegen waterstralen en mogen ze alleen worden gebruikt met extra lage veiligheidsspanning tot 12 volt.

IP67

In de bad- en doucheruimte moeten de lampen waterdicht zijn in geval van tijdelijke onderdompeling en mogen ze alleen worden gebruikt met extra lage veiligheidsspanning tot 12 volt.

Let op: De voedingsbron en de transformator voor 12-voltsystemen moeten zich buiten deze drie gebieden bevinden.

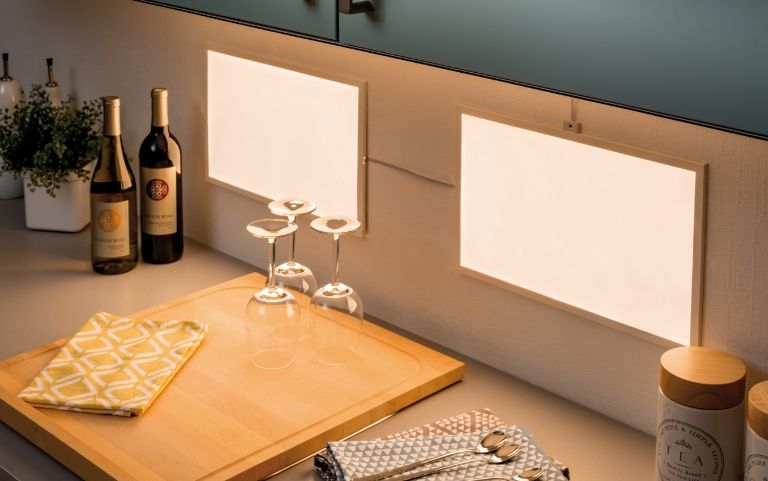

Beschermingsgraden in de keuken

In het woongedeelte zijn IP20-lampen perfect voor de keuken. De enige uitzondering hierop zijn bijvoorbeeld onderbouwlampen bij de gootsteen. Beschermingsgraad IP44 wordt hier aanbevolen. Alleen in commerciële gebieden is vaak een andere beschermingsgraad nodig.

Beschermingsgraden in kelders en vochtige ruimtes

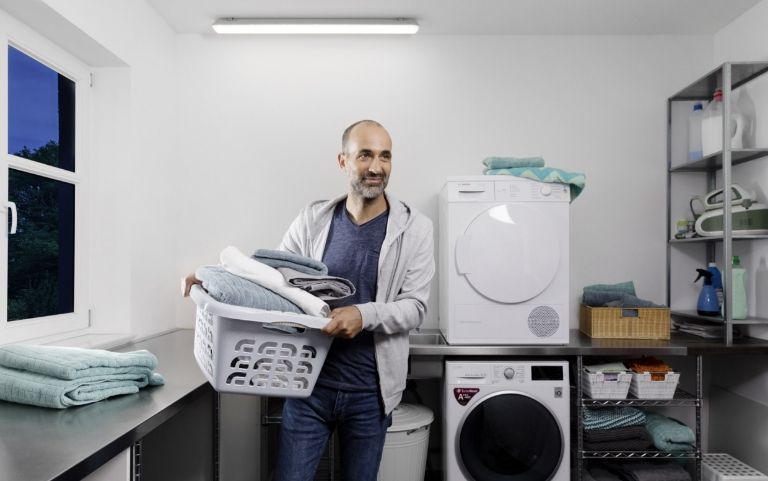

Vooral in bijkeukens en garages kan er een hoge luchtvochtigheid heersen die een armatuur kan binnendringen en beschadigen. IP44-armaturen worden daarom aanbevolen voor deze ruimtes.

Beschermingsgraden in de tuin met vijver

De buitenruimte is onderhevig aan allerlei weersomstandigheden. Niet elk armatuur is echter in gelijke mate blootgesteld aan alle weersomstandigheden. De installatielocatie bepaalt de juiste beschermingsgraad.

Deze informatie is alleen bedoeld als richtlijn. Hoe beter een gebied beschermd is, hoe lager de beschermingsgraad kan zijn. Voorbeelden hiervan zijn overdekte buitenwandlampen met IP23. Vraag bij twijfel altijd ons technisch advies en laat de installatie uitvoeren door een elektricien._

Onder het dak, afdak of balkon

Beschermd door de architectuur hoef je hier geen regen te verwachten. IP23 is daarom voldoende voor wandlampen en inbouwlampen direct onder het dak.

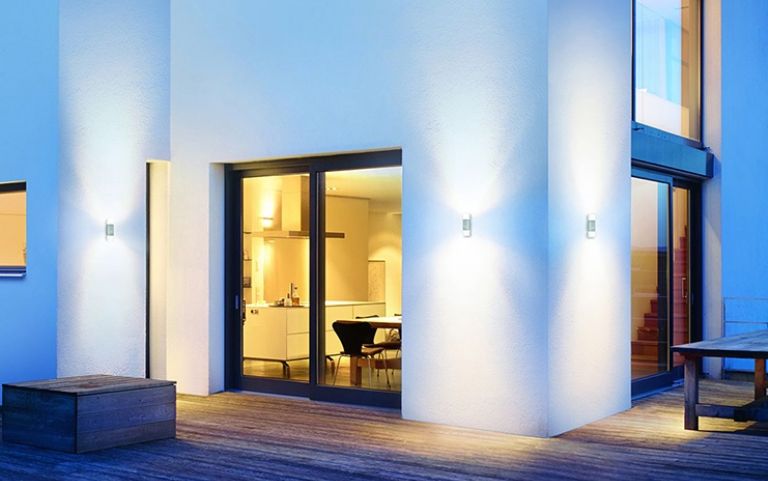

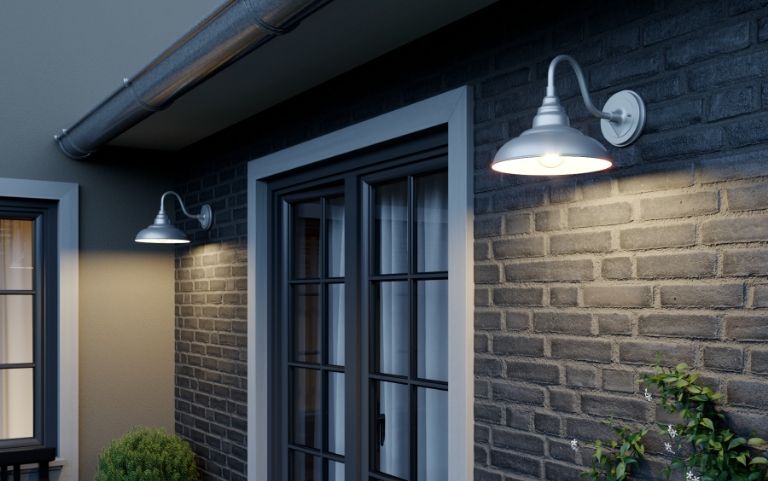

Op de muur van het huis

Het is waarschijnlijk dat de armatuur in contact komt met regen. Spatwaterdichte armaturen met IP44 zijn daarom noodzakelijk.

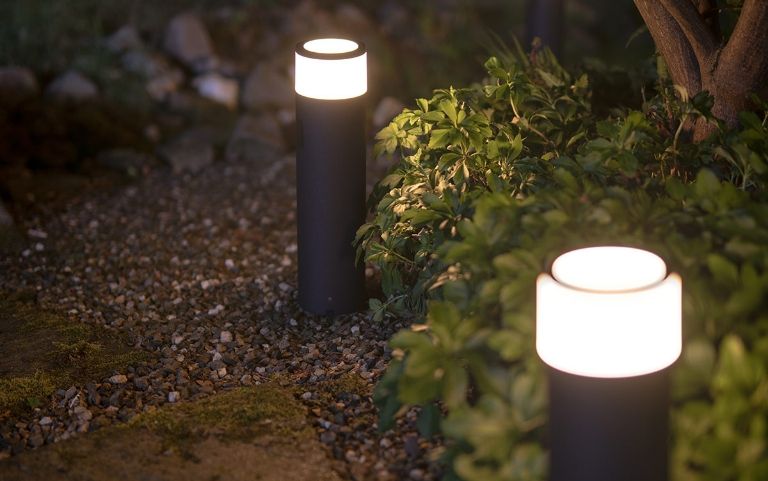

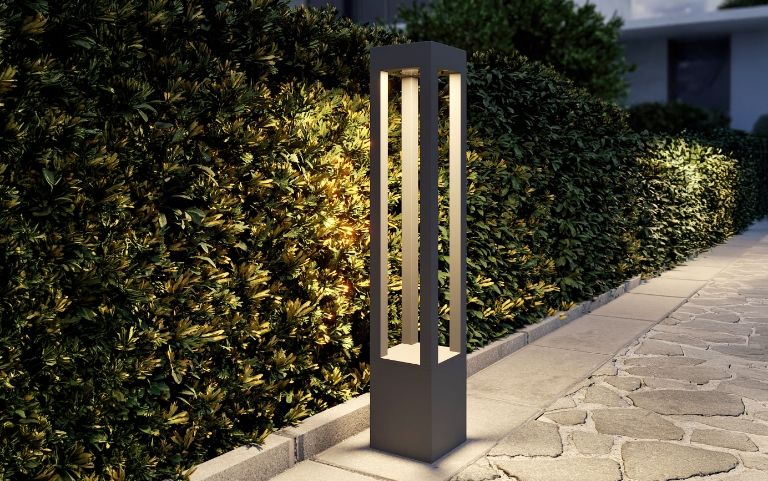

Vrijstaand

Veel tuinpadverlichting wordt voortdurend blootgesteld aan weer en wind en is daarom alleen optimaal beschermd tegen waterstralen, zoals hevige regen, met IP65. Als ze tijdelijk in water kunnen worden ondergedompeld, is IP65 niet voldoende.

Naar de IP65-armaturen

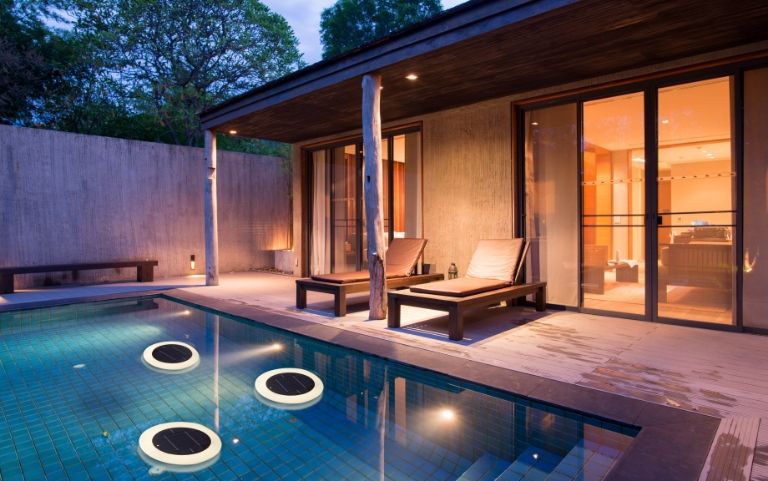

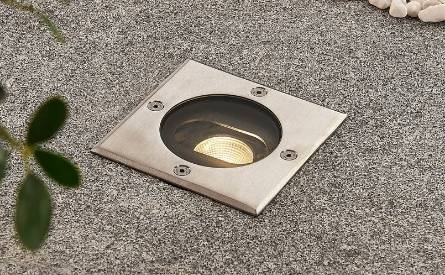

Bij de tuinvijver

IP67 is hier vereist, evenals voor grondspot inbouwlampen die in water kunnen worden ondergedompeld als het regent. Onderwaterlampen hebben IP68 en een maximale diepte. In de meeste gevallen is ook drainage nodig.

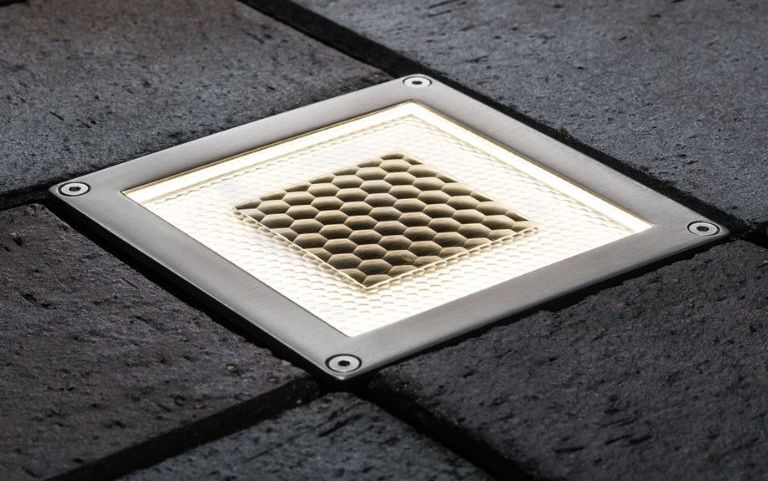

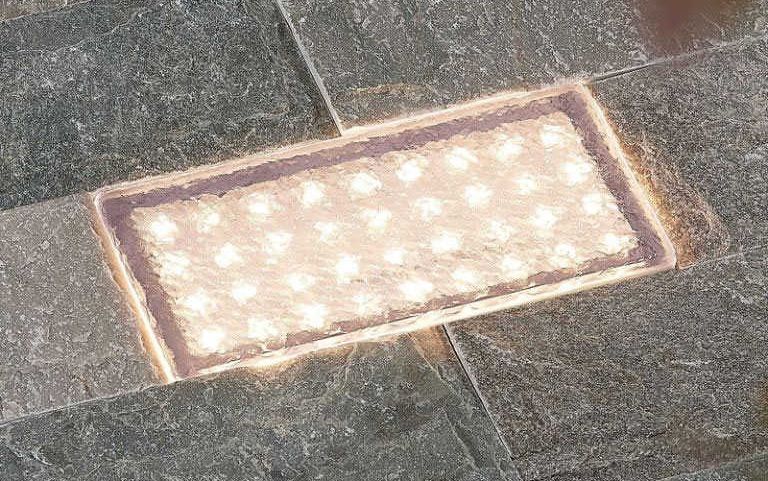

Beschermingsgraden in entree en oprit

Armaturen die dicht bij de grond staan, lopen het risico om bij hevige regenval, tenminste kortstondig, onder water te lopen. Hierdoor zijn waterdichte armaturen met een beschermingsgraad van minstens IP67 verplicht - beschermd tegen onderdompeling tot 30 minuten. In de meeste gevallen moet er ook voor drainage worden gezorgd.
